弗赛德pt100热电阻温度传感器结构解析(一)

来源:弗赛德    发布日期:2021-10-14    关注:

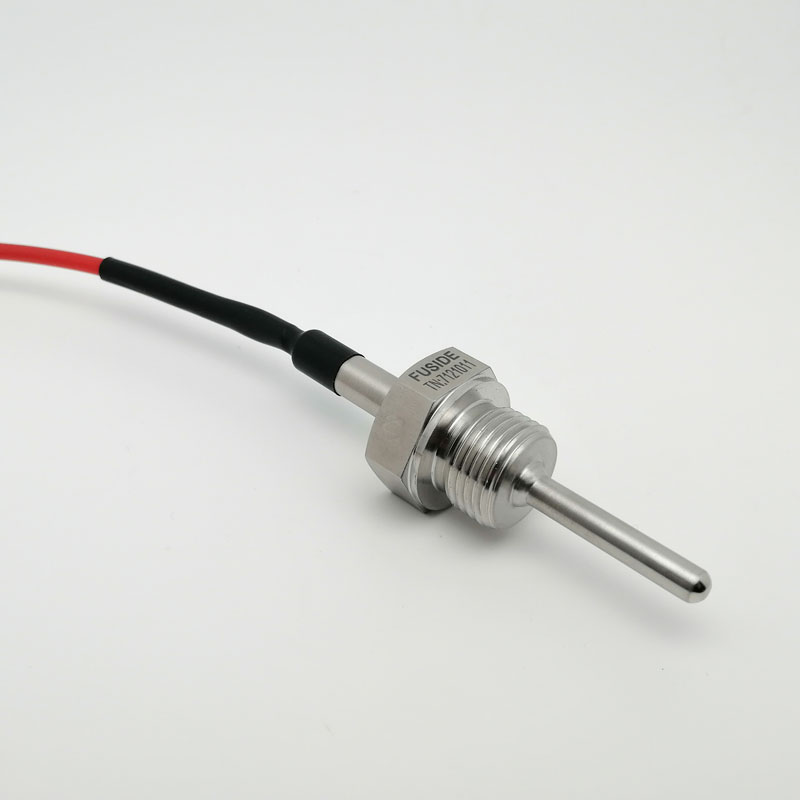

弗赛德pt100热电阻温度传感器结构:接线盒,陶瓷接线柱,接线盒底部螺纹,延长管,过程连接,保护管,连接导线,感温元件。





FUSIDE热电阻温度传感器常用的接线盒形式:B型接线盒(可加7401温度变送器),J型接线盒,全不锈钢接线盒(可加7401温度变送器),隔爆接线盒,赫斯曼插头,直接出线等。各接线盒出线口螺纹规格不同:B型与隔爆接线盒为M20*1.5,J型与全不锈钢接线盒为M16*1.5,赫斯曼插头为PG9。

FUSIDE Pt100热电阻温度传感器陶瓷接线柱:该部件安装在B型、J型以及不锈钢接线盒内,用于热电阻导线连接中枢,各规格接线盒的接线柱尺寸有区别;B型接线盒与全不锈钢接线盒使用的接线柱最多6个端子可用(单支4线制/双支3线制以下可用),J型接线盒接线柱最多4个端子可用(单支4线制以下可用)。

FUSIDE Pt100热电阻温度传感器延长管数据:延长管主要用来连接接线盒与保护管,在实际应用过程中可起到对接线盒及盒内部器件降温作用,延长管数据对产品的耐机械振动以及安装空间有所影响;延长管长度对用户使用影响很小,在温度以及安装空间条件允许情况下,可缩短延长管长度或不使用延长管,具体依据用户现场工况设定。
