全方位测量温度传感器 - FUSIDE铠装热电偶

来源:弗赛德    发布日期:2019-05-25    关注:1892

铠装热电偶是工业温度测量中应用广泛的温度传感器,通常与温度变送器(FUSIDE pl74)、调节器以及显示仪表(FUSIDE pl81)等配套使用,同时,也可以作为装配式热电偶的感温元件配合使用。与装配式热电偶相比,铠装热电偶具有:

1)测温范围宽,可以直接测量各种生产过程中从-200℃~1150℃范围内的液体、蒸汽、气体介质以及固体表面的温度。

2)产品性能稳定,铠热电偶的偶丝由于受到绝缘材料和金属套管的保护,偶丝不易被有害介质所侵蚀,产品长期稳定性好。

3)测量动态响应好,铠装热电偶的内部是由偶丝、高绝缘氧化镁粉、外套不锈钢保护管,经多次一体拉制而成;热响应时间少,

   减少动态误差,同时具有良好的耐震动、抗冲击性能,因而他的使用寿命较普通热电偶更长。

4)响应时间快,产品小直径可达到0.5mm,适用于要求快速反应,微型化等特殊测温场合应用。

5)可弯曲使用,铠装热电偶具有可弯曲性能,因此适合于构造较为复杂,狭小设备或管道的温度测量。

弗赛德产品基本都是为客户定制开发,并非标准产品,目前铠装热电偶产品分为三种结构形式:接线盒式,插头式和导线式。

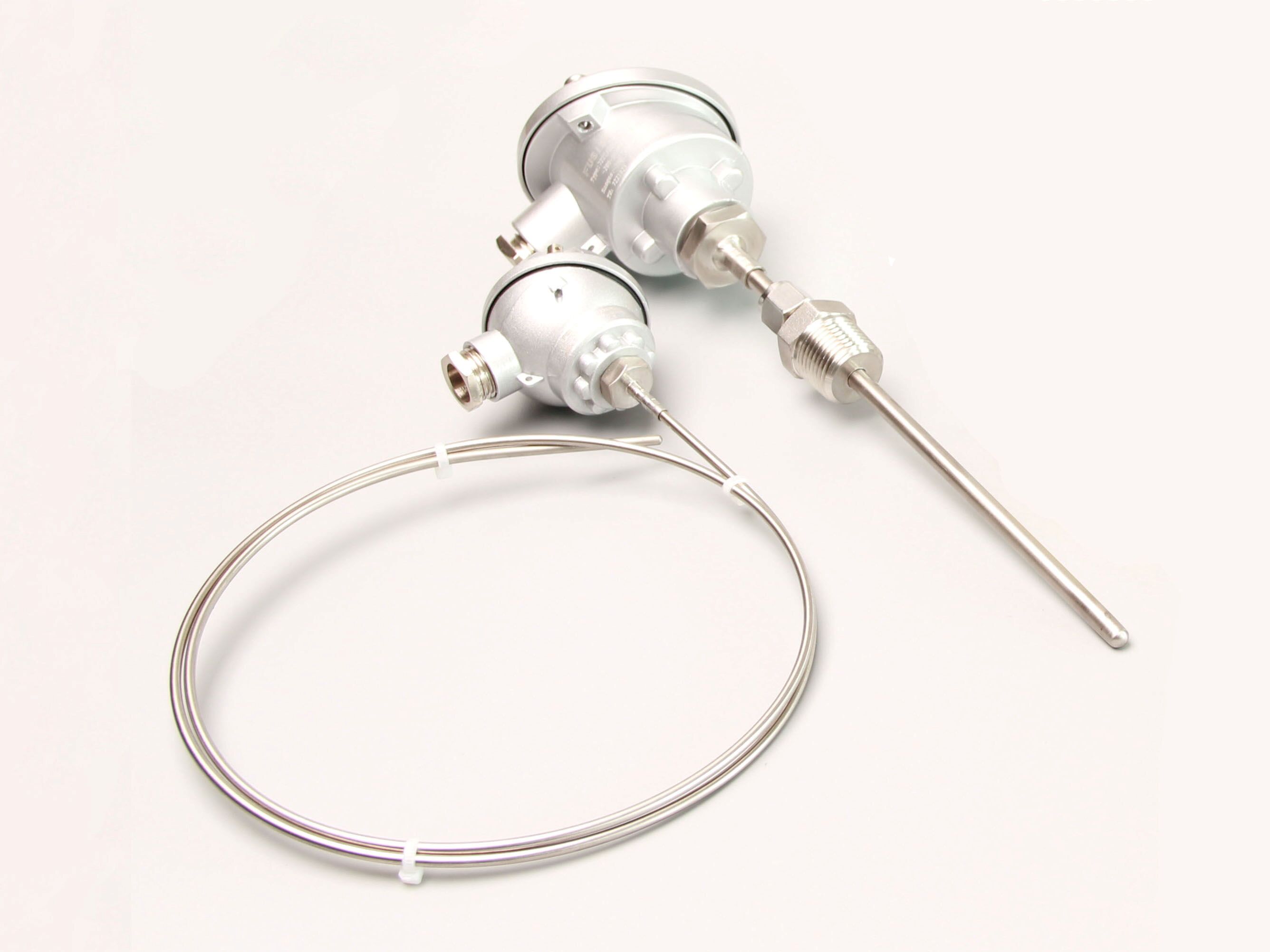

图1:接线盒式结构



接线盒式结构:主要由接线盒、接线柱和铠装热电偶组成基本结构,现场使用从接线盒内部接线柱接线,接线盒防护等级可达到IP65,本结构产品可选Φ3-8mm外径铠装热电偶, B型接线盒可选配温度变送器(FUSIDE pl7401),通过计算机组态,即可实现4-20mA模拟量或HART协议输出。

图2:插头式结构

快速插头式结构:产品主要由热电偶专用快速插头,连接件和铠装偶丝组成;快速插拔式接头,极大的提高了现场连接效率的使用要求;由于插头式产品利用连接件将插头与偶丝进行连接固定,所以对偶丝外径没有限制要求,可满足所有直径的铠装偶丝的选择。

图3:导线式结构

导线式结构:导线式产品是通过中间专用连接件将偶丝与热电偶导线进行固定连接,此结构产品可根据用户现场实际需求进行配置导线长度,减少因现场导线对接导致的产品故障发生几率;导线式结构产品可满足所有偶丝直径的选择,特别是在0.5mm/1.0mm小直径偶丝结构上,是正确的结构形式选择;另外我们还可根据用户现场安装需求或条件,设计不同形式的测量端形状,提高了用户现场的适用性,以帮助客户获得更准确的测量数据。

到目前为止,FUSIDE pl7221铠装热电偶已经成功应用于航空航天、生物制药、计量校准、科研机构、高等院校、有色冶金、发电设备、轨道交通等三十多个行业与领域,弗赛德开发了众多卓越的产品方案,已经为用户设计了上百种不同形式的铠装热电偶产品,并获得客户的肯定与高度评价。
